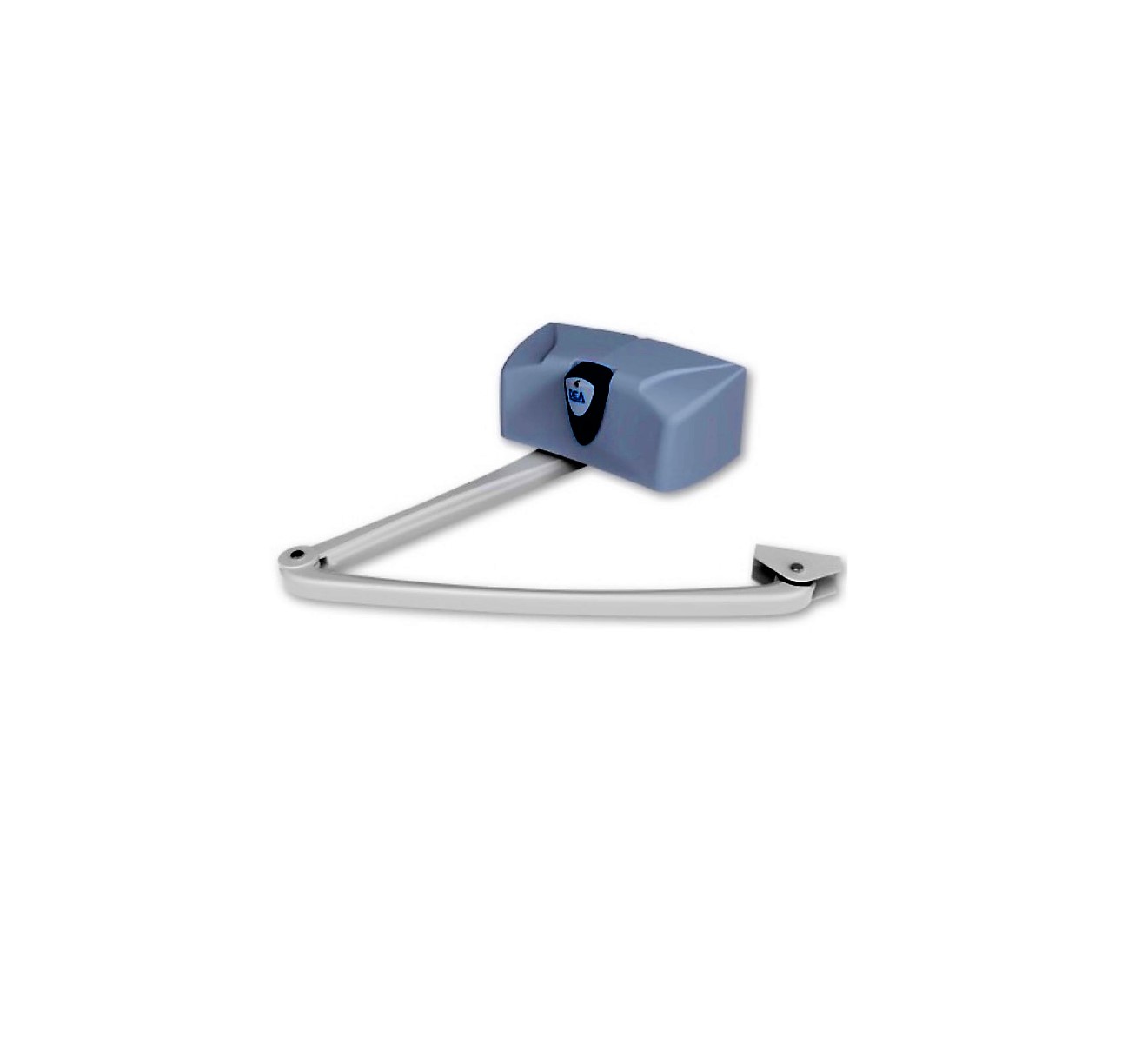

Motorisation DEA LIVI 502 pour portail battant
Le DEA LIVI 502 est une motorisation électromécanique à bras pour portail battant. La gamme comprend des versions en 24 V et 230 V, à choisir selon les caractéristiques du portail et sa fréquence d’utilisation.
Cette motorisation convient notamment aux configurations comportant de grands piliers. Le choix entre bras articulé et bras à glissière dépend de l’espace disponible et des cotes de pose.
L’armoire de commande est installée séparément du moteur. La version 502EN dispose d’un encodeur pour le contrôle de la course. Le déverrouillage à clé permet de manœuvrer le portail manuellement en cas de coupure de courant.
Nous commercialisons et installons le DEA LIVI 502 à Toulouse, dans son agglomération, la région toulousaine et les communes environnantes. Nous étudions la configuration du portail pour déterminer le moteur, les bras, l’électronique et les accessoires adaptés.
Pour une fourniture sans pose, nous pouvons également vendre et expédier les motorisations, kits, pièces détachées et accessoires DEA en France métropolitaine.
Découvrez toutes nos réalisations à travers notre carte interactive.
Garantie du DEA LIVI 502 avec STA
Etant membre du réseau DEA Pro Partner, dans ce cadre, les moteurs et les platines électroniques DEA éligibles peuvent bénéficier d’une garantie étendue à 6 ans, selon les conditions DEA applicables. Les conditions sont vérifiées pour la référence et la date de fabrication du matériel proposé.
Exemples d’implantation du DEA LIVI 502
Les images suivantes montrent différentes implantations de motorisations DEA LIVI 502 sur des portails battants.
Illustration DEA d’une motorisation LIVI 502 installée sur un portail battant avec de grands piliers.
Portail battant métallique équipé de deux motorisations DEA LIVI 502 à bras articulés, posé par STA à Toulouse.
Fonctionnement et implantation du DEA LIVI 502
Commande et sécurité
Les fonctions de commande et les réglages du mouvement dépendent du motoréducteur et de l’armoire électronique utilisés. L’ouverture piétonne et le fonctionnement du portail sont configurés selon l’installation.
La version 502EN intègre un encodeur pour le contrôle de la course. Les photocellules et les autres dispositifs de sécurité nécessaires sont choisis et contrôlés lors de la mise en service.
En cas de coupure de courant, le déverrouillage à clé permet la manœuvre manuelle du portail.
Dimensions et encombrement
Ce schéma présente l’encombrement du LIVI 502 avec bras articulé. Les cotes de pose sont déterminées selon la position des gonds, les dimensions des piliers et l’espace disponible pour le mouvement du bras.
Mécanique du LIVI 502
La mécanique interne du DEA LIVI 502 utilise notamment des éléments en fer et en bronze. Cette construction répond aux contraintes de fonctionnement d’une motorisation de portail battant.
Pièces détachées du DEA LIVI 502
La vue éclatée permet de repérer les composants du moteur. Pour identifier une pièce compatible, transmettez nous la référence du motoréducteur et celle de la pièce recherchée.
Bras et accessoires pour le DEA LIVI 502
Les bras et accessoires sont choisis selon l’implantation du moteur et les caractéristiques du portail à motoriser, les besoins de commande et l’électronique de l’installation.
560BD/X et 560BS/X — bras à glissière droit et gauche
560BV/X — bras articulé en fer verni
560A/X — bras articulé en aluminium
560P — plaque de fixation verticale du moteur
KIT CLIMB — adaptateur pour ouverture en pente
DIGIPRO — clavier filaire avec lecteur de badge
DIGIRAD/N — clavier à code radio
BAT — batteries de secours pour configuration 24 V compatible
GREEN ENERGY/X avec panneau solaire — configuration NET24N
GTX-WALL — support mural pour télécommande GTX
Kits de motorisation DEA LIVI 502
Les différentes configurations de kit
| Kit | Motoréducteurs | Armoire de commande | Longueur maximale avec bras articulé |
|---|---|---|---|
| KIT 502/NET — code 623660 | 2 × LIVI 502, 230 V | NET230N/C | 3 m par vantail |
| KIT 502EN/NET — code 623662 | 2 × LIVI 502EN, 230 V, avec encodeur | NET230N/C | 4,5 m par vantail |
| KIT 502/24NET — code 623670 | 2 × LIVI 502/24, 24 V | NET24N/C | 3 m par vantail |
Équipements communs aux kits
2 motoréducteurs LIVI 502 — référence selon le kit
2 bras articulés 560A/X en aluminium
1 armoire NET24N/C ou NET230N/C — selon le kit
Feu clignotant à LED AURA-X
Jeu de photocellules LINE-X
2 télécommandes GTX4 à 4 fonctions
Votre devis DEA LIVI 502 avec STA
Vous souhaitez motoriser votre portail ou remplacer un équipement LIVI 502 ? Indiquez-nous les dimensions du portail et les références du matériel existant. Nous vous proposons une configuration adaptée pour une installation à Toulouse et dans les secteurs environnants, ou pour la fourniture seule.
- Installation par STA à Toulouse et dans les secteurs environnants
- Vente et expédition en France métropolitaine pour la fourniture seule
- Devis gratuit
