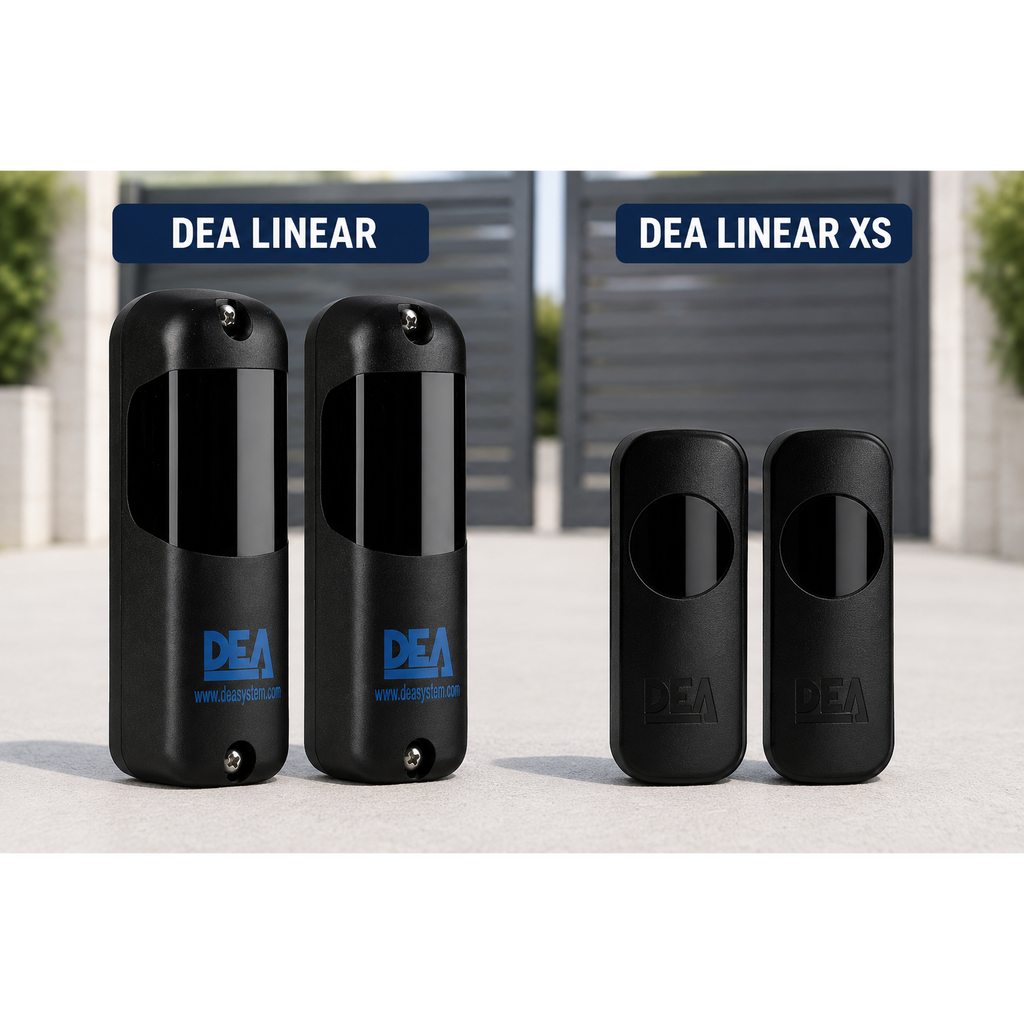

DEA Linear ou Linear XS : quelle photocellule choisir ?
Linear ou Linear XS ? Le choix entre ces deux photocellules DEA dépend surtout d'un point : la configuration des piliers de votre portail.
La Linear est orientable horizontalement et verticalement, idéale pour les piliers décalés ou les supports irréguliers.
La Linear XS est plus compacte mais fixe, parfaitement adaptée aux installations standards.
Voir la photocellule Linear (orientable)
Voir la photocellule Linear XS (compacte)

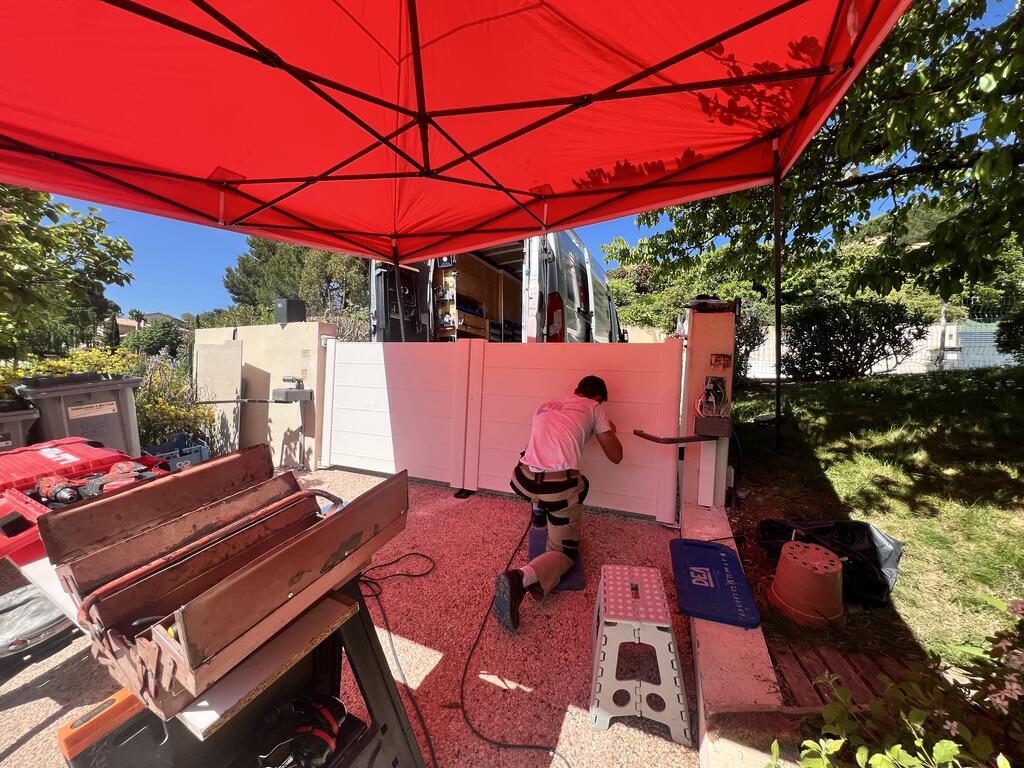

STA installe et dépanne les motorisations DEA à Toulouse depuis 1999.
À quoi sert une photocellule sur un portail automatique ?
Une photocellule est un détecteur de présence à infrarouge composé d'un émetteur (TX) et d'un récepteur (RX). Installée de part et d'autre du passage, elle détecte tout obstacle et stoppe ou inverse la fermeture du portail. C'est un dispositif de sécurité obligatoire selon la norme EN 12453.
Sans cellule infrarouge en état de marche, un portail automatique n'est ni sûr ni conforme.
Le vrai critère de choix : orientable ou fixe ?
Tout se joue sur ce point. Si les piliers de votre portail sont parfaitement alignés et que les supports de fixation sont réguliers, la Linear XS suffit. Si les piliers sont décalés, en angle, ou si la fixation se fait sur des surfaces non parallèles, seule la version orientable Linear permet un alignement correct entre TX et RX.
Vous ne savez pas si vos piliers sont alignés ? Envoyez-nous une photo, nous vous orientons vers le bon modèle.

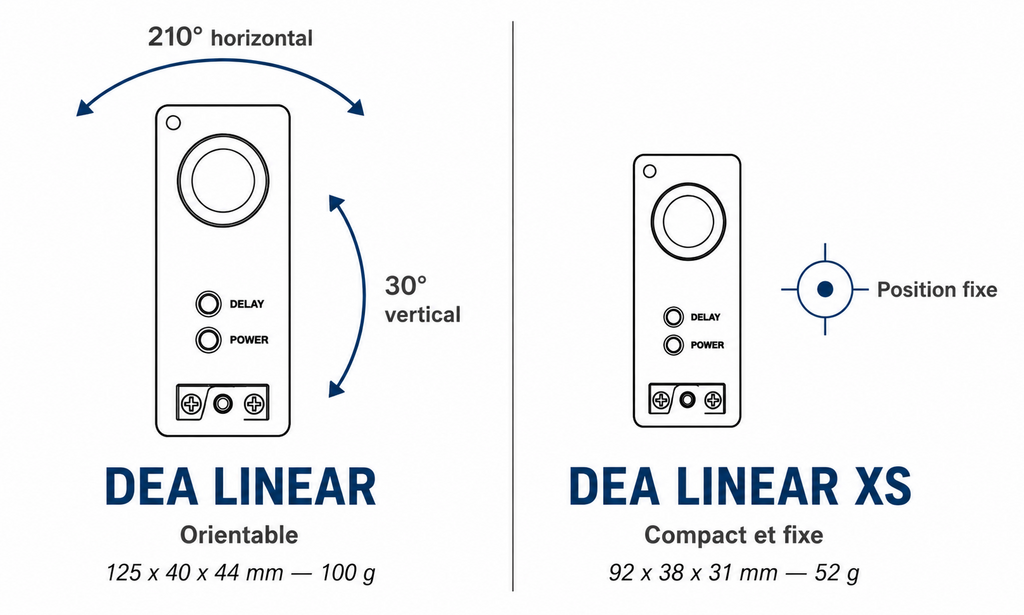

DEA Linear vs Linear XS : tableau comparatif technique
Hors orientation et format, les deux modèles partagent exactement les mêmes caractéristiques techniques.
DEA Linear XS : format compact, position fixe
Quel modèle choisir selon votre installation ?
Le tableau ci-dessous résume les situations les plus courantes.

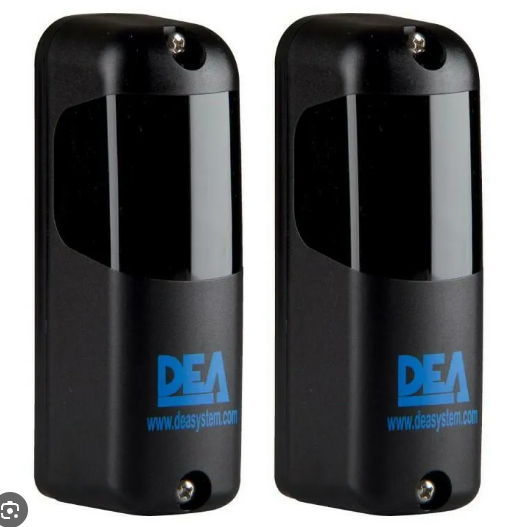

DEA Linear : le modèle orientable
La photocellule Linear se distingue par sa lentille orientable sur 210° à l'horizontale et 30° à la verticale. Cette particularité permet d'aligner correctement TX et RX même lorsque les supports ne sont pas parallèles.
C'est le modèle de référence pour les cas suivants :
- piliers de portail décalés ou non parallèles
- fixation sur murets en biais ou colonnes anciennes
- installations à proximité de surfaces métalliques ou brillantes
- environnements où des flaques d'eau peuvent perturber le faisceau
Avec ses 125 x 40 x 44 mm et 100 g, c'est aussi le format le plus visible des deux. Si l'esthétique compte, ce point peut peser dans le choix.

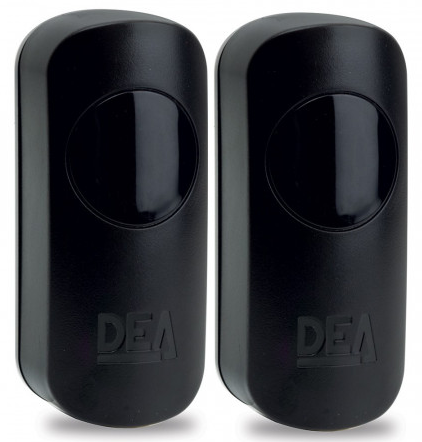

DEA Linear XS : le modèle compact
La Linear XS reprend toutes les caractéristiques techniques de sa grande sœur, en plus petit et sans orientation possible. Avec ses 92 x 38 x 31 mm et 52 g, c'est l'un des modèles les plus discrets de la gamme DEA.
C'est le bon choix pour :
- portails résidentiels avec piliers alignés
- installations où la discrétion visuelle prime
- remplacement d'une ancienne photocellule sur supports parallèles
- petits portails coulissants ou battants standards
La portée reste identique à la Linear : 40 m en conditions normales, 20 m en cas de pluie ou de faible visibilité.
Caractéristiques techniques communes
Les deux barrières infrarouges partagent les mêmes performances de base, ce qui simplifie le choix.
Portée et conditions d'usage : 40 mètres en conditions optimales, 20 mètres en cas de pluie, humidité ou faible visibilité. Largement suffisant pour la grande majorité des portails résidentiels et de petites copropriétés.
Étanchéité IP54 et plage de température : l'indice IP54 protège contre les poussières et les projections d'eau. La plage -20°C à +55°C couvre largement les conditions d'usage extérieur en climat tempéré.
Installation à 40 cm minimum du sol : DEA impose cette distance minimale pour éviter les déclenchements parasites au passage d'animaux ou d'objets bas, et pour limiter les interférences entre paires de photocellules sur une même installation.
Mode synchronisé : si votre portail nécessite deux paires de photocellules rapprochées, le mode synchronisé évite les interférences entre les deux. Cette fonction est disponible sur les deux modèles, mais uniquement en alimentation 24V alternatif.
Compatibilité avec les motorisations DEA
Les photocellules Linear et Linear XS sont compatibles avec l'ensemble de la gamme DEA, qu'il s'agisse de motorisations pour portails battants, coulissants, portes de garage ou barrières levantes.
STA installe l'ensemble de ces motorisations à Toulouse. Pour les portails battants résidentiels les plus courants, retrouvez notre comparatif des motorisations DEA Geko, Livi, Look et Mac.
Branchement d'une photocellule DEA : points clés
Le branchement d'une cellule infrarouge DEA Linear ou Linear XS se fait en 24V, continu ou alternatif. Le TX consomme 20 mA, le RX 25 mA. La longueur maximale des câbles de connexion est de 50 m, en section 2 x 0,5 mm.
Pour deux paires de photocellules rapprochées, il faut activer le mode synchronisé sur les deux modèles, en respectant la polarité inversée pour les deux paires. La synchronisation n'est disponible qu'en alimentation 24V alternatif.
Le détail complet du câblage et des jumpers de configuration figure dans la notice officielle DEA Linear XS.
Cellule en panne ou désalignée : que faire ?
Une photocellule sale, désalignée ou défectueuse est la cause numéro un des dysfonctionnements de portail automatique. Le LED du récepteur RX indique l'état du signal : éteint = signal optimal, clignotement lent = signal correct, clignotement rapide = signal faible, allumé fixe = pas de signal.
Avant tout dépannage, nettoyer la lentille avec un chiffon sec résout souvent le problème. Pour les pannes plus complexes (carte électronique, moteur, condensateur), nous publierons prochainement un guide complet sur le dépannage de portail à Toulouse.
Quelle photocellule DEA choisir pour votre installation ?
Pour résumer, le choix entre Linear et Linear XS tient à deux critères :
- la configuration des piliers (alignés = Linear XS, décalés = Linear)
- la discrétion souhaitée (Linear XS plus compacte)
Les performances de détection, la portée et la fiabilité sont strictement identiques. Le prix peut varier légèrement entre les deux modèles, à vérifier selon les stocks.
Besoin d'aide pour choisir ?
Notre équipe est à votre disposition pour vous orienter vers le bon modèle de photocellule DEA, en fonction de votre portail et de votre motorisation. Nous installons des barrières infrarouges DEA à Toulouse et dans son agglomération.
Questions fréquentes
Quelle est la différence entre la DEA Linear et la Linear XS ?
La Linear est orientable (210° horizontal, 30° vertical), ce qui permet l'alignement même sur des piliers décalés. La Linear XS est plus compacte mais fixe. Les autres caractéristiques techniques sont identiques.
Quelle portée pour une photocellule DEA ?
40 mètres en conditions normales, 20 mètres en cas de pluie ou de faible visibilité. Suffisant pour la grande majorité des portails résidentiels et de petites copropriétés.
Comment brancher une photocellule DEA ?
Alimentation 24V, continu ou alternatif. Pour deux paires rapprochées, activer le mode synchronisé (uniquement disponible en 24V alternatif). Le détail figure dans la notice du fabricant.
À quelle hauteur installer une photocellule de portail ?
40 cm minimum entre le sol et la première paire. Cette distance évite les déclenchements parasites au passage d'animaux ou d'objets bas.
